  • 详细信息

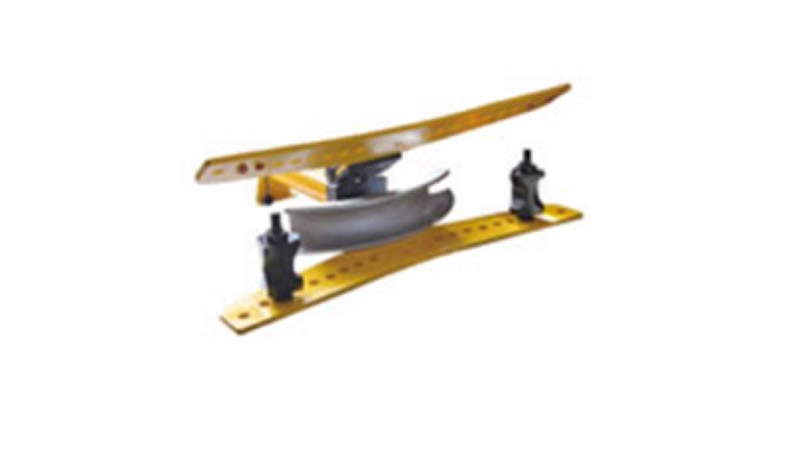

    SPB系列分离式液压弯管机

    一、产品核心技术特点

    1. ?分体式结构设计?

      • 液压动力单元与执行机构分离

      • 快速连接接口（拆装时间＜2分钟）

      • 模块化模具系统

    2. ?多功能弯曲能力?

      • 适用管径范围：Φ10-150mm

      • 弯曲角度：0-180°可调

      • 最小弯曲半径1.5D

    二、核心参数配置

    型号适用管径(mm)工作压力(MPa)电机功率(kW)重量(kg)
    SPB-50Φ10-50633120
    SPB-100Φ25-100704180
    SPB-150Φ50-150705.5250

    三、材料与工艺标准

    1. ?关键部件材质?

      • 模具：42CrMo合金钢（调质处理）

      • 油缸：27SiMn无缝钢管

      • 机架：Q345B高强度钢

    2. ?性能指标?

      • 弯曲精度±0.5°

      • 模具寿命＞5万次

      • 液压系统泄漏量＜0.1ml/min

    四、典型应用场景

    1. ?管道工程?

    • 石油管道弯曲加工

    • 天然气管道安装

    2. ?机械制造?

    • 液压管路成型

    • 设备框架加工

    3. ?建筑工程?

    • 钢结构构件制作

    • 脚手架管件加工

    五、操作维护指南

    1. ?安全规范?

      • 弯曲前检查模具匹配度

      • 严禁超规格管材加工

      • 双手启动安全装置

    2. ?维护保养?

      • 每日检查液压油位

      • 每周润滑导轨

      • 每季度更换液压油

    3. ?配件系统?

      • 可选电动泵站（15L/min）

      • 不同弯曲半径模具组

      • 管端定位装置

    ?技术咨询?：13871243450（微信同号）
    ?产品详情?：www.baoqingtongcheng.cn/product



    液压弯管机




  • 系统选型表

    技术参数：

    SPB系列分离式液压弯管机选型表：

    SPB Series Separate Hydraulic Pipe Bender Selection Table:


    型号

    Model

    规格

    size

    压接能力T

    Max Output

    最大行程mm

    Max stroke

    压接范围mm

    Crimp range

    模具配置

    Allocated mould

    SPB2

    1/2"-2"

    44

    250

    ?21-?60

    1/2,3/4,1,11/4,11/2,2"

    SPB3

    1/2"-3"

    59

    370

    ?21-?88.5

    1/2,3/4,1,11/4,11/2,2,21/2,3"

    SPB4

    1/2"-3"

    63

    410

    ?21-?108

    1/2,3/4,1,11/4,11/2,2,21/2,3,4"

    管材壁厚mm

    Wall Thickness of Pipe

    体积

    volume

    重量kg

    weight

    2.75-4.5

    73x32x20

    48

    2.75-4.5

    92x40x23

    108

    2.75-4.5

    118x43x25

    155



SPB系列液压弯管机

武汉普朗特液压SPB系列分离式液压弯管机采用分体式设计，操作快捷安全，适用于钢管、精轧钢管及液压管弯曲加工，可定制各类规格模具。

">
