驱动式液压扭拒扳手MXTA系列特点以及技术参数
各位新年好，年前，普朗特液压扳手编辑更新了中空液压扳手LX系列特点以及技术参数，今天我们继续讲解液压扳手系列的驱动式液压扭拒扳手LX系列特点以及技术参数。
MXTA系列驱动式液压扭拒扳手采用铝钛合金及超高强度合金钢制造，手动控制，双作用液压设计，可以锁紧、松开螺栓连接。广范应用于各种复杂的工作场合。扭矩精确可调，误差不超过±3%。工作压力范围7Mpa-70Mpa。
驱动式液压扭拒扳手MXTA系列特点：
1.机身一体成型，铝钛合金材质，重量轻，强度高。
2.360ox180o旋转接头设计能够有效的防止由空间受限导致的油管憋劲。
3.360o微调式反力臂，可提供多个位置支撑。
4.同步止回掣子设计，方便机具卡死时轻易取下，同时保证精度。
5.粗齿棘轮设计，强度更高，不易磨损。
6.配件拆换简便，可满足不同场合。
7.特殊要求，可设计、定制。

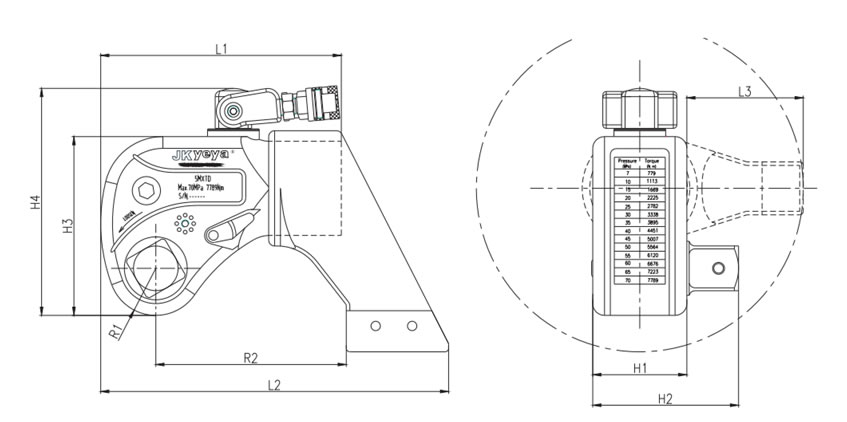

MXTA系列驱动式液压扭拒扳手示意图

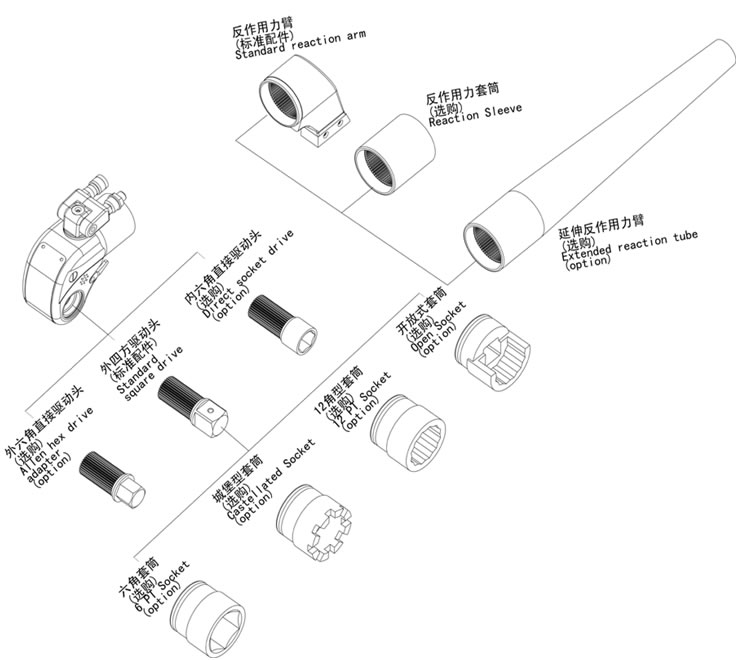

MXTA系列驱动式液压扭拒扳手可选配件
MXTA系列驱动式液压扭拒扳手型号
产品型号 | MXTA01 | MXTA03 | MXTA05 | MXTA08 | MXTA10 | MXTA15 | MXTA20 | MXTA25 | MXTA35 | MXTA45 | MXTA50 | MXTA95 |
最大扭矩(Nm) | 1852 | 4512 | 7789 | 10780 | 15528 | 20627 | 26664 | 35725 | 49627 | 59123 | 70315 | 140848 |
最小扭矩(Nm) | 185 | 451 | 779 | 1078 | 1553 | 2062 | 2666 | 3572 | 4963 | 5912 | 7032 | 14085 |
螺栓范围(M) | 16-36 | 22-48 | 27-56 | 30-64 | 36-72 | 39-80 | 42-90 | 48-100 | 64-120 | 90-120 | 90以上 | 90以上 |
重量(Kg) | 2.7 | 4.0 | 8.8 | 9.1 | 14.5 | 18 | 25 | 31 | 44 | 63 | 89 | 155 |
L1(mm) | 138 | 166 | 207 | 213 | 250 | 270 | 295 | 314 | 390 | 412 | 418 | 520 |
L2(mm) | 194 | 241 | 296 | 308 | 366 | 400 | 443 | 464 | 558 | 570 | 596 | 758 |
L3(mm) | 63 | 79 | 99 | 110 | 120 | 132 | 146 | 158 | 177 | 188 | 195 | 246 |
H1(mm) | 50 | 68 | 80 | 90 | 100 | 110 | 120 | 137 | 150 | 163 | 166 | 210 |
H2(mm) | 73 | 95 | 124 | 130 | 143 | 179 | 182 | 200 | 219 | 229 | 236 | 307 |
H3(mm) | 96 | 130 | 152 | 171 | 186 | 201 | 228 | 255 | 282 | 288 | 300 | 415 |
H4(mm) | 140 | 176 | 193 | 216 | 227 | 244 | 268 | 295 | 323 | 332 | 366 | 473 |
R1(mm) | 26 | 34 | 40 | 47 | 50 | 55 | 59 | 67 | 77 | 80 | 82 | 115 |
R2(mm) | 107 | 134 | 162 | 171 | 199 | 195 | 250 | 251 | 298 | 303 | 325 | 400 |
驱动轴 | 3/4" | 1" | 1-1/2" | 1-1/2" | 1-1/2" | 2" | 2-1/2" | 2-1/2" | 2-1/2" | 2-1/2" | 3" | 4" |
